傾斜型・水平型振動ふるい
傾斜型
傾斜型の特徴
- 機械を20度傾斜で据付け、本体の重心位置に取り付けた発振機でふるい面に円振動を与え、振動と処理物の重力で、処理物を運搬しながらふるい分けを行います。
傾斜型の標準機種と処理能力
| 項目 | アストロ スクリーンR |
ST、NS エクスフロー |
SH エクスフロー |
XH エクスフロー |
グリズリデッキエクスフロー | ||
|---|---|---|---|---|---|---|---|
| H形 | XH形 | XXH形 | |||||
| 用途 | 中・小塊 ふるい分け |
中・小塊 ふるい分け |
大・中塊 ふるい分け |
大塊 ふるい分け |
大塊粗 ふるい分け |
大塊粗 ふるい分け |
大塊粗 ふるい分け |
| 許容最長片寸法 | 200 | 200 | 300 | 500 | 500 | 1400 | 2000 |
| 許容落差 | 760 | 760 | 760 | 760 | 1500 | 1500 | 2000 |
| 最大ふるい目 | 100 | 100 | 150 | 250 | 200 | 250 | 250 |
| 最小ふるい目 | 3 | 3 | 3 | 30 | 20 | 30 | 40 |

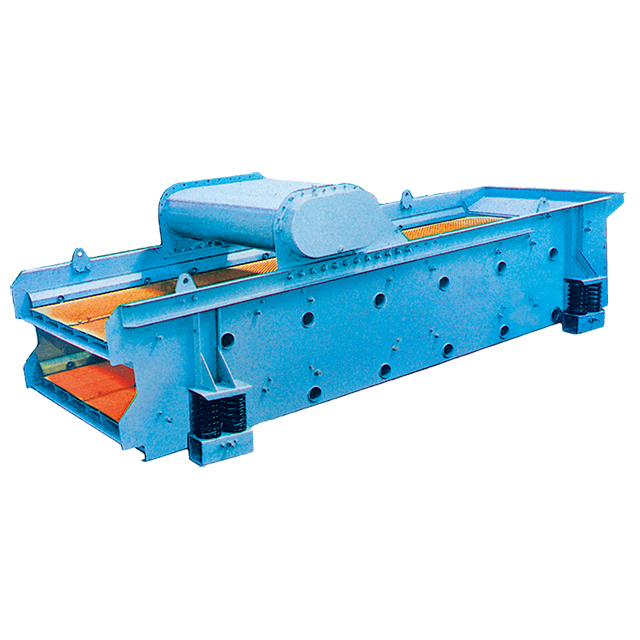

水平型
水平型の特徴
- 機械を水平に据付け、往復直線振動をふるい面に与え、処理物を運搬しながらふるい分けを行います。据付スペースが少なくてすみます。
水平型の標準機種と処理能力
| 項目 | アストロ スクリーンL |
ML | HLW |
|---|---|---|---|
| 用途 | 中・小塊のふるい分け・洗浄・脱水 | ||
| 許容最長片寸法 | 200 | 200 | 200 |
| 許容落差 | 760 | 760 | 760 |
| 最大ふるい目 | 80 | 80 | 60 |
| 最小ふるい目 | 3 | 3 | 3 |
