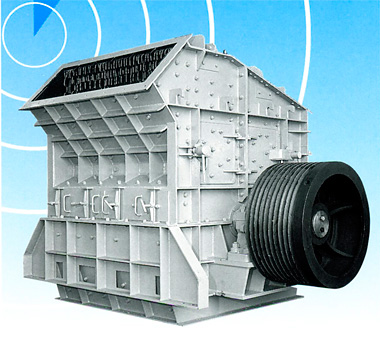

SAP型インペラーブレーカ

SAP型インペラーブレーカの特徴

打撃板: 打撃板は耐磨耗性特殊鋳鋼でできており、火破砕物の種類に合わせて各種形状の打撃板をそろえています。この取替えはロータの周縁にある座板に取付けられている特殊ボルトを外すだけで行えます。
ロータ: ロータは本機の中央部に設置されています。頑丈なシェルとエンドプレートは溶接によって一体構造をなし、入念に仕上げられたシャフトに嵌合され、静バランスがとられています。
ケーシング: 本機のフレーム及びケーシングは、鋼板と型鋼を組み合わせ溶接によって頑丈に製作しています。小型機は2つに、中型機、大型機は3つ以上に分割しています。
また、内部の点検、打撃板の取替えなどが容易にできるように必要部分に扉を設けています。
ライナ: 内部の破砕物があたる部分は、耐磨耗性の高い特殊鋼でライニングを構成し、ボルト締めしています。
衝突板: 衝突板はロータの斜め上にあって、一方がピンで固定され、他方は自由に揺動できる構造になっています。揺動部はボルトで懸吊し、一定以下にはならないように保持しています。しかも衝突板との間隙を調整でき、取替えも容易です。衝突板の内面には耐磨耗性の特殊鋳鋼ライナが張ってあります。なお、衝突板を全特殊鋳鋼製に変更することも可能です。

標準機種と処理能力

型式	破砕能力(t/h)		ロータ		電動機(kW)	有効給鉱寸法(mm)	機械外形最大寸法(mm)
型式	中破砕	粗破砕	周速(m.p.s.)	回転数(r.p.m.)	電動機(kW)	有効給鉱寸法(mm)	機械外形最大寸法(mm)
SAP-0K	1.5～4	4～7	15～43	600～1520	5.5～11	220×355	1145×1110×1120
SAP-1K	3～8	8～15	15～43	350～1140	7.5～19	230×470	1350×1220×1350
SAP-2K	5～16	16～30	15～43	470～950	11～30	240×680	1475×1590×1585
SAP-3K	8～30	30～50	15～43	280～690	22～45	300×690	1840×1688×1835
SAP-4K	12～45	45～75	15～36	280～690	37～75	300×1020	1840×2270×1835
SAP-4/100K	20～70	70～120	15～36	210～510	55～110	370×1020	2360×2450×2400
SAP-4/150K	30～100	100～180	15～36	210～510	75～150	370×1520	2360×3460×2400
SAP-4/200K	40～130	130～240	15～36	210～510	110～220	370×2040	2360×3950×2400
SAP-5/150N	45～150	150～270	15～36	180～430	110～220	520×1520	2990×3280×2950
SAP-5/200N	55～180	180～320	15～36	180～430	150～300	520×2040	2990×3930×2950
SAP-6/150N	60～200	200～350	15～36	140～340	190～330	700×1520	3320×3430×3420
SAP-6/200N	75～240	250～450	15～36	140～340	190～400	700×2040	3320×4100×3420
SAP-6/250N	95～310	310～500	15～36	140～340	220～500	700×2540	3350×4630×3420
SAP-7/250N	135～450	450～800	15～36	120～290	300～750	960×2540	4570×5600×4360
SAP-7/300N	160～540	540～950	15～36	120～290	400～900	960×3040	4570×6300×4360
