廃プラスチック材質選別機　｢マルチソータ｣

従来困難であったPVDCや複合層の材料も選別でき、大量処理が可能！

特　　　徴

■廃プラスチックのマテリアルリサイクル・燃料化リサイクル他に対応した選別装置です。
■ボトル、袋、トレーなど30mm以上の物なら大量に連続処理可能です。
■近赤外線を使用し、設定材質を瞬時に検知・選別します。
■据付もコンパクト、運転操作、メンテナンスも容易です。
■ユーテリティは電源・圧縮エアのみで排水設備、運転資格も不要です。
■手選別等に比べ大幅な人件費のコストダウンが実現できます。
■国内リサイクル設備に数多く導入され、実証済です。
■処理能力は0.5t/hから4t/hの大型機まで取り揃えております。

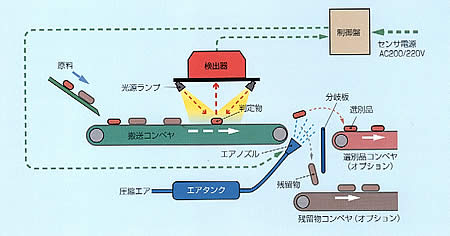

構造と仕組み

プラスチックに近赤外線帯の波長を照射すると材質毎に吸収度される波長が存在する原理を利用して、材質選別を行います。
光源ランプからコンベア上の原料に照射し、反射された近赤外線波長をセンサ検出部に入力。この際、コンベア幅方向を独自の機構で高速走査してコンベア上に拡散された選別物の位置を検出します。このデータは、センサ用制御盤で即時に演算処理され、選別すべき材質の位置検出情報によりコンベア先端に取り付けられたエアノズルを作動させて分別する仕組みです。

　　　型　　式

ｺﾝﾍﾞｱ幅

[mm]

検知幅

[mm]

高さ

[mm]

ｺﾝﾍﾞｱ長

[mm]

能力

[t/h]

純度

動力

[kW]

MT-500-□□

1100

500

1900

4400

1.5

90%以上

2.0

MT-700-□□

1300

700

1900

5400

2.1

90%以上

2.5

MT-1000-□□

1300

1000

1900

6900

3.0

90%以上

4.0

MT-1400-□□

2000

1400

1900

7900

4.2

90%以上

5.0

※型式中の□□は選別センサの型式

XS	下記に示すプラスチック・紙材質11種類の中から選別したい材質を選別できるマルチタイプ (1) PE、(2)PP、(3)PET、(4)PVC（PVDCを含む）、(5)PS、(6)PC、(7)EPS（発泡スチロール）、 (8)ＡＢＳ(9)PU（ウレタン樹脂）(10)飲料用紙容器、(11)一般古紙
CL	ボトルの色（透明・有色）を選別するタイプ
KP	コンポスト（有機材料）から不適物を選別するタイプ

※コンベア速度は調整可能。コンベア幅及び長さに関してはご相談下さい。
※能力は投入原料かさ比重により変化します（上表の値はかさ比重0.05の場合）
※上表の動力はコンベアとセンサ動力の合計値です。エア源（コンプレッサ）動力は含まれません。
