流動層式ジェットミル JEDI(ジェディ)

JEDI(ジェディ)はアーステクニカが独自開発した流動層式のジェットミルです。 高性能分級機を搭載し、小粒径かつシャープな粒度分布の粉砕品が得られます。

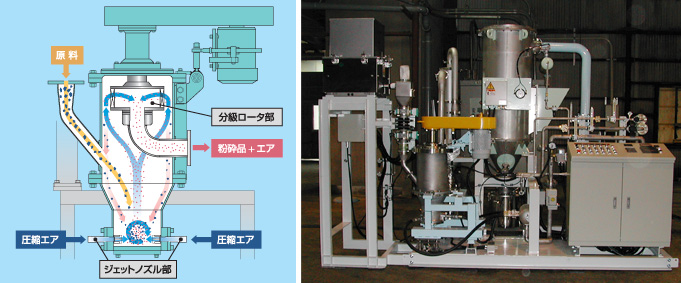

JEDI(ジェディ)の概略構造

対向する粉砕ノズルより音速の気流を噴射。気流に巻き込まれた原料が互いに衝突を繰り返し粉砕。分級機により所定の粒径まで循環粉砕を繰り返す。

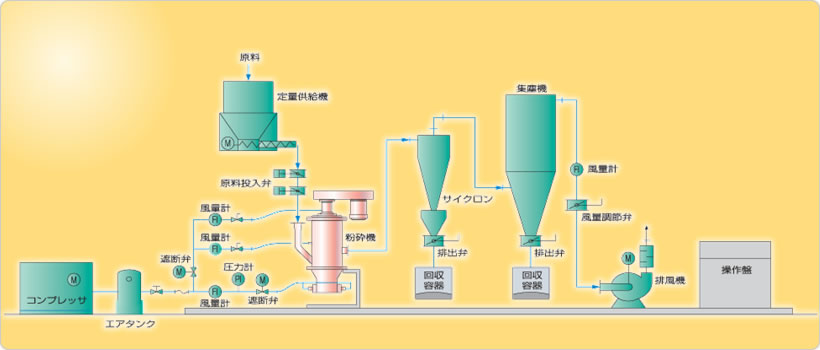

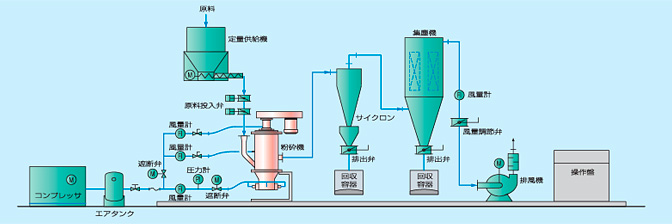

JEDI(ジェディ)の設備フロー

対向する粉砕ノズルより音速の気流を噴射。気流に巻き込まれた原料が互いに衝突を繰り返し粉砕。分級機により所定の粒径まで循環粉砕を繰り返す。

JEDI(ジェディ)の主要諸元

形 式 EJM0Q EJM0H EJM00 EJM10 EJM20 EJM30 EJM40 EJM50 EJM60
粉砕エア量
(Nm/h)
50 100 200 500 1,000 1,500 2,000 3,000 4,000
圧縮空気圧力
(Mpa)
0.5~0.8 0.5~0.8 0.5~0.8 0.5~0.8 0.5~0.8 0.5~0.8 0.5~0.8 0.5~0.8 0.5~0.8
シールエア量
(N㎥/h)
25 40 60 75 110 130 150 190 215
分級機動力
(kW)
0.75 1.5 2.2 5.5 7.5 11 15 18.5 22
分級回転数
(rpm)
800~8000 600~6000 400~4,000 300~3,000 250~2,500 220~2,200 200~2,000 160~1,600 140~1,400
製品粒度(d97)(μm) 2.1~21 2.1~21 2.1~21 2.1~21 2.1~21 2.1~21 2.2~22 2.5~25 2.6~26
能力比 1 2 4 10 20 30 40 60 80

JEDIの特徴

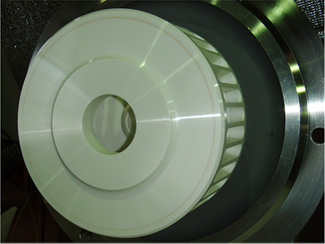

  • 高性能分級機搭載による小粒径粉砕とシャープな粒度分布
  • 弱熱性原料の粉砕が可能粉砕時の発熱が少なく、融着の恐れのあるトナーや粉体塗料にも適しています。
  • GMP対応(オプション)分解が容易で高い清掃性を確保。
    再現性の高い粉砕性能。
  • コンタミレス原料同士の衝突による粉砕構造のため装置内部の金属コンタミが極小。
    耐摩耗対策としては、硬質クロムメッキとセラミック仕様をオプションでラインナップしています。
    コンタミレス
