ハイスピードミキサー(減圧乾燥仕様)

高減圧下での高速撹拌乾燥・コーティング機

<減圧下での攪拌による、最大限の乾燥効率とムラの無いコーティング・乾燥>缶体内部を減圧状態にし、缶体底面および側面からジャケット加熱します。
被乾燥物が攪拌・転動することにより、均一に熱を与え、短時間での乾燥が可能です。
また、チョッパによる角砕作用が乾燥効率を高め、更に乾燥製品の粒度調整にも効果を発揮します。

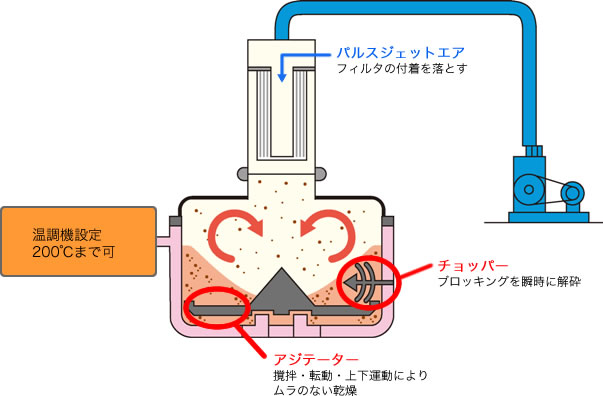

ハイスピードミキサー(減圧乾燥仕様)の基本構造
ハイスピードミキサー(減圧乾燥仕様)のコーティングシステム

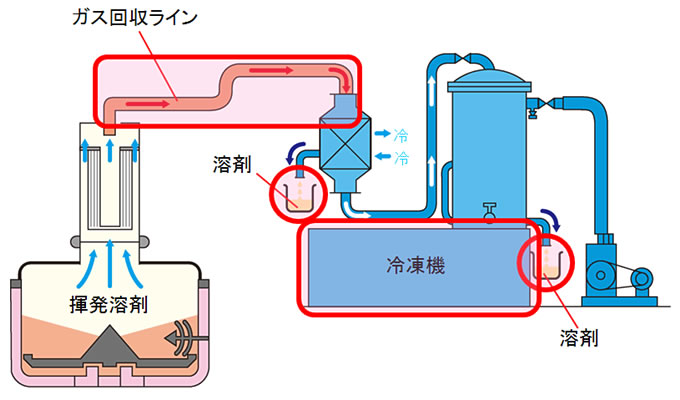

ハイスピードミキサー(減圧乾燥仕様)の溶剤回収システム

特長

  1. 乾燥時に出来る大玉や凝集物を高速回転するチョッパ羽根が瞬時に解砕 ①塊を壊すことで表面積の高い状態での流動状態を形成。伝熱係数が大幅にUP。
  2. 独自の付着掻き落とし装置(スクレーパシステム)により缶体の付着は最小限に ①伝面へのスケールを防ぎ乾燥効率が大幅UP。
    ②製品の回収率がUP、コーティングムラを防止。
  3. 揮発性有機溶剤を使用する場合、溶剤回収装置と組み合わせることで環境負荷を低減。
  4. 攪拌羽根(アジテータ)、解砕羽根(チョッパ)、掻き取り羽根(スクレーパ)は簡単に分解可能。洗浄性も抜群。

標準機種と処理能力

形式全容量缶体内径(m)アジテータ
モータ出力
チョッパ
モータ出力
アジテータ
回転数(rpm)
チョッパ
回転数(rpm)
概略重量
FS220.180.40.2100〜1000300〜1600100
FS10110.31.50.7560〜600300〜3500450
FS25250.43.71.545〜450300〜3500750
FS40420.55.52.235〜350300〜35001050
FS65700.597.53.730〜300300〜35001350
FS1001180.7115.525〜250300〜35001950
FS2002450.9157.520〜200300〜35003000
FS4004551.1227.517〜170300〜35004500
FS6006651.25301115〜150300〜25006000
FS8008561.35371514〜140300〜25007500
FS100010501.45452213〜130300〜25008250
FS130013201.55552212〜120300〜25009000
FS160016301.65553011〜110300〜160011250
FS200020001.76553011〜110300〜160012750
FS250025001.88753710〜100300〜160015000
FS350035002.1290459〜90300〜160018000
